Pada kesempatan kali ini saya akan menjelaskan tentang konfigurasi voip :

• Pengertian

    Voice over Internet Protocol adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa

• Latar Belakang

    IP Telephony menggunakan standar VoIP untuk menciptakan sistem teleponi dimana fitur tingkat tinggi seperti routing panggilan lanjut, voice mail, contact center, dll, dapat dimanfaatkan.

• Topology

• Bahan yang digunakan

- 1 buah router

- 1 buah switch

- 2 buah ip phone

• Tahap pelaksanaan Konfigurasi VOIP

    1. Kita konfigurasi ip address yang terhubung ke switch

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh

    2. Sekarang kita buat dhcp untuk ip teleponnya.

Router(config)#ip dhcp pool VOICE

Router(dhcp-config)#net 192.168.1.0 255.255.255.0

Router(dhcp-config)#def 192.168.1.1

Router(dhcp-config)#option 150 ip 192.168.1.1

Option 150 maksudnya adalah ip TFTP Server, TFTP Server itu server yang menyimpan konfigurasi dalam hal ini yang menyman konfigurasi dial-number adalah Router maka command nya option 150 ip 192.168.0.1, dengan 192.168.0.1 adalah IP Router.

    3. Selanjutnya kita konfigurasikan telephony service

Router(config)#telephony-service

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#max-dn 2

Router(config-telephony)#max-ephone 2

Router(config-telephony)#auto assign 1 to 2

ip source address : perintah untuk membuat sumber telephony service

max-dn : maksimal dial number/nomor telepon nya

max-ephone : maksimal IP Phone atau perangkat voip yang dapat didaftarkan

auto assign : command untuk memberikan dial-number secara automatis kepada IP Phone atau perangkat VOIP lainya.

    4. Kita tambahkan nomer untuk setiap telepon.

Router(config)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 111

Router(config)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 222

    5. Sekarang kita konfigurasi switch.

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int fa0/1

Switch(config-if)#sw mode tr

Switch(config)#int range fa0/2-3

Switch(config-if-range)#sw mode acc

Switch(config-if-range)#sw VOICE VLAN 1

    6. Nah Sekarang kita pasang adapter pada setiap ip phone

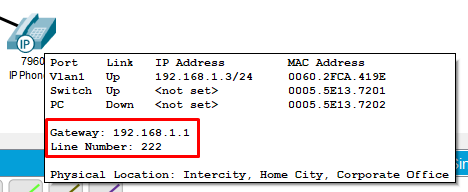

    7.  Pastikan IP PHONENYA mendapatkan DHCPNYA.

    8. Sekarang kita uji coba IP phonenya kalau saling terhubung maka Konfigurasi kalian Berhasil jika gagal maka Konfigurasi kalian ada yang salah.

• Kesimpulan

Ip phone membutuhkan sebuah ip yang dimana untuk bisa saling berkomunikasi dari 1 ip phone ke lainnya.

Selesai sudah penjelasan mengenai konfigurasi voip kita gengs jika ada kesalahan tolong dimaafkan yup karena disini kita sama-sama belajar ya gengs:)
